Компания В1 электроникс провела семинар по системам видеонаблюдения SDI

С 18 сентября 2013 года  компания В1 электроникс открыла сезон семинаров, посвященных наиболее интересным и перспективным направлениям на рынке систем видеонаблюдения и безопасности.

В офисе компании  «В1 электроникс» состоялся семинар на тему:

·    Построение SDI систем видеонаблюдения

В теплой и дружеской обстановке слушатели смогли не только прослушать презентацию о новых продуктах SDI ТМ SC&T и OSNOVO, но и вживую ознакомиться с образцами продуктов, а также с работающим стендом, собранном на оборудовании SDI.

В ходе семинара широко обсуждались темы, посвященные:

- основным характеристикам и особенностям стандартов SDI;

- возможности использования различных сред передачи сигналов: коаксиального кабеля, кабеля витой пары, оптоволокна;

- рекомендации по подбору и использованию оборудования по передаче сигналов SDI, RS485 и питания.

Слушатели особенно проявили заинтересованность к многоканальным решениям по передаче сигнала SDI, RS-485 и питания по одному кабелю RG6 это модели: RA-SD8/PD (OSNOVO) и RA-SD4/PD (OSNOVO), а также отметили интересным решением -CN-94/SDH (OSNOVO). -преобразователь Composite Video 960H  в HD-SDI или HDMI.

     Каждый участник семинара смог проверить свои знания, заполнив специальный тест и получив консультацию по наиболее интересующим вопросам.

 В конце семинара Ведущий вручил приз за наиболее интересный вопрос  – автомобильный регистратор V1net!

 Более подробно о программе семинаров на 2013 год, Вы можете узнать зайдя на страницу СЕМИНАРЫ ДЛЯ ВАС

Для регистрации на семинар, заполните пожалуйста электронную >> ФОРМУ ЗАЯВКИ.

Схема проезда: http://www.v1electronics.ru/contacts

По всем вопросам касающимся организации семинаров вы можете обращаться:

по телефону: +7 (495)781-3660  - Ждем Вас на наших семинарах!

Решения OSNOVO для передачи по Ethernet!

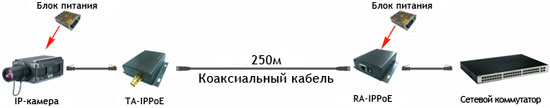

TA-IPPoE+RA-IPPoE- комплект предназначен  для передачи  данных по Ethernet  и питания PoE  по коаксиальному кабелю RG6 до 250м.

• Поддержка IP-камер, VoIP-устройств и видеосерверов стандарта IEEE 802.3af, мощностью  до 18Вт на 250м;
• Поддержка IP-камер, VoIP-устройств и видеосерверов стандарта IEEE 802.3af, мощностью  до 18Вт на 250м;
• Поддержка сетей 10/100 BASE-T;

Применение

•        В любой отрасли, при организации новых, и модернизации уже существующих систем видеонаблюдения на основе IP-устройств, в том числе и  для систем «Безопасный город»;
•        Устройства обеспечивают работу с широким диапазоном IP-оборудования: IP-камеры, IP-телефония (VoIP), IP-телевидение (IPTV) и пр.;
•        Для беспроводной широковещательной сети

TA-IP+RA-IP- Комплект предназначен для увеличения расстояния передачи Ethernet. до 6000м.

•        Дальность передачи данных по  Ethernet до 6000м ;
•        Скорость передачи до 148 Мбит/c;
•        Возможна передача  по любым двухжильных медным кабелям  ( UTP CAT-5e, телефонный или  коаксиальный RG-59).

Применение

•        Устройства обеспечивают работу с широким диапазоном IP-оборудования: IP-камеры, IP-телефония (VoIP), IP-телевидение (IPTV) и пр.;
•        Для IP-домофонии;
•        Для систем «Умный дом»

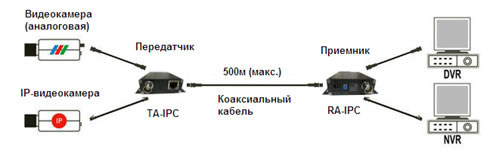

TA-IPC+RA-IPC- комплект предназначен для увеличения расстояния передачи Ethernet и аналогового Composite Video   до 500м по коаксиальному кабелю.

•         Возможность одновременной передачи 2-х каналов видео IP  и аналогового Сomposite Video  по одному RG59;
•         Дальность передачи до 500м.

 Применение

•        При организации новых, и модернизации уже существующих систем видеонаблюдения на основе IP-устройств, в том числе и  для систем «Безопасный город»;
•        Устройства обеспечивают работу с широким диапазоном IP-оборудования: IP-камеры, IP-телефония (VoIP), IP-телевидение (IPTV) и пр.;
•        Использование коаксиального кабеля  для  IP-камер и NVR;

Какая выгода по применению  данных устройств?

•         Можно использовать кабели и проводку от предыдущего монтажа, тем самым сократить время монтажа;
•         Отправлять данные с высокой скоростью по широкополосному  каналу;
•        Предлагать индивидуальный сервис для заказчиков, такие как эти модули и т.д.,
•        Не требуют установки дополнительного ПО или драйверов

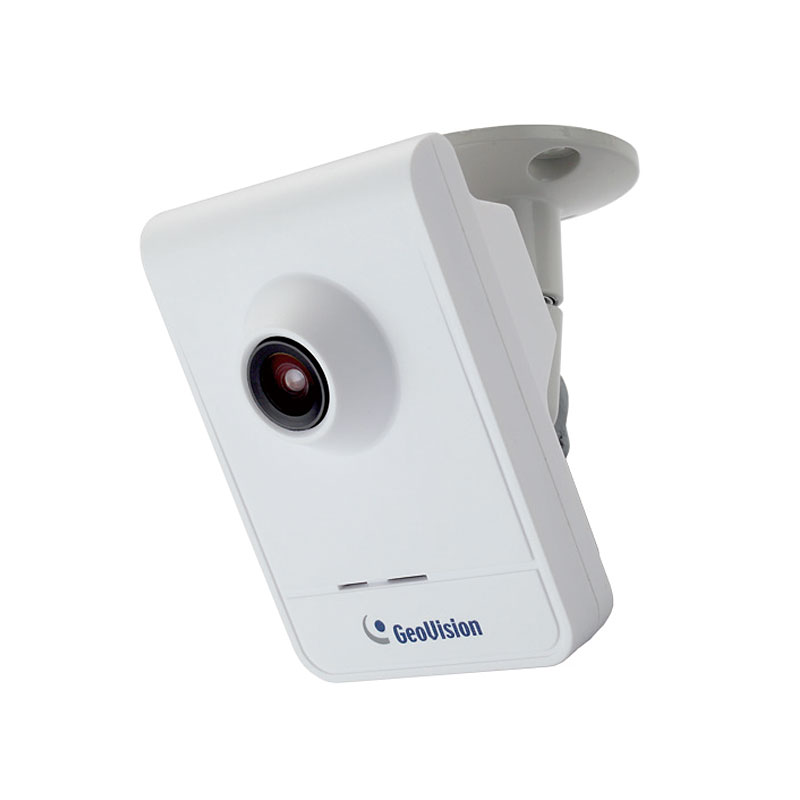

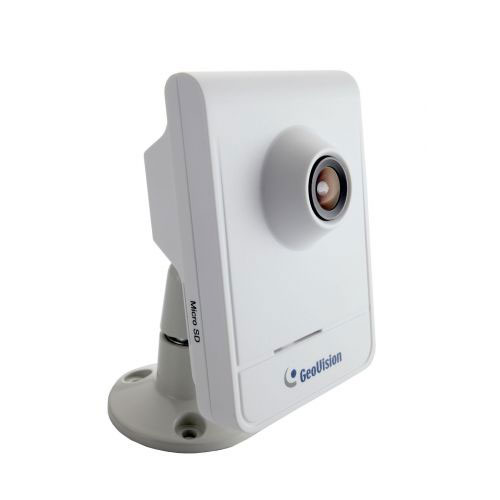

Новые миниатюрные IP-камеры Geovision серии «CA» с датчиком движения, LED подсветкой и WiFi!
«В1 электроникс» представляет новые миниатюрные  IP-камеры Geovision серии «CA» с матрицами 1.3 и 2.0 мегапикселя.

В отличие от более ранних моделей серии «CB», новинки отличаются встроенным инфракрасным датчиком движения, который при срабатывании в тёмное время суток активирует светодиодную LED подсветку.
В линейке новых IP-камер есть модели с поддержкой беспроводного соединения WiFi: GV-CAW120, GV-CAW220 и модели, использующие кабельную локальную сеть: GV-CA120, GV-CA220.

Удалённый просмотр может осуществляться через интернет в любое время, например, со смартфона или планшета. Проще говоря, одна камера с бесплатным ПО в комплекте уже представляет из себя полноценную систему видеонаблюдения.

Бесплатное ПО в комплекте позволяет подключать к системе IP-видеонаблюдения до 32 камер Geovision.

Серия миниатюрных IP-камер Geovision «CA»  GV-CA120 GV-CAW120 GV-CA220 GV-CAW220

ОСНОВНЫЕ ОСОБЕННОСТИ   ·        Встроенный ИК датчик движения ·        Светодиодная (LED) подсветка (до 5м) ·        Возможность работы по сети WiFi ·        Поддержка удалённого просмотра с мобильных устройств   ОСНОВНЫЕ ХАРАКТЕРИСТИКИ GV-CA120 и GV-CAW120 Матрица 1.3 мегапикселя, 1/2.5’’ CMOS с прогрессивным сканированием Скорость отображения до 30к/с при 1280х1024 Чувствительность (f/2.4) 1лк(цв.)/0,5лк(ч/б)/0,1лк(LED) Размеры 65,8x99,8x39 мм Слот для карт памяти SDHC/SDXC GV-CA220 и GV-CAW220 Матрица 2.0 мегапикселя, 1/2.5’’ CMOS с прогрессивным сканированием Скорость отображения до 30к/с при 1920х1080 Чувствительность (f/2.4) 1лк(цв.)/0,5лк(ч/б)/0,1лк(LED) Размеры 65,8x99,8x39 мм Слот для карт памяти SDHC/SDXC   Бесплатное ПО в комплекте.

Уплотнители OSNOVO Mx+DMx -устройства облегчающие жизнь любому монтажнику!

Представляем вашему вниманию новинку от ТМ OSNOVO- уплотнитель композитного видео M5+DM5 (до 5 каналов композитного видео)!

Данный комплект позволяет подключить дополнительные камеры без прокладки для них отдельного коаксиального кабеля, тем самым экономя на стоимости кабеля, труда и времени монтажников!

А также  вы можете использовать другие устройства из серию устройств от ТМ OSNOVO  -уплотнители  композитного видео Mx+ DMx  для таких объектов как гостиницы, школы, квартиры, больницы, места для стоянок  и т. д.

Схема подключения 1 (можно подключить до 5-ти новых камер и передать с них сигнал по одному кабелю RG6).

Назначение

Уплотнитель M5+DM5 (приемник+ передатчик) от ТМ OSNOVO  предназначен для передачи 5-ти композитных видеосигналов по одному коаксиальному кабелю (RG-6) на расстояние до 300м.

Преимущества:

•        Комплект устройств предоставляет вам возможность быстрой,  экономичной установки  и совместной передачи ( до 5-ти видеосигналов) по одному коаксиальному кабелю до 300м;

•        Для существующей системы видеонаблюдения  можно добавить  до 4-х новых камер  без прокладки кабеля;

•         Высокое качество передаваемого видео;

•         Высокая помехоустойчивость;

•          Комплект прост в подключении и настройке;

•         Гарантия -2 года

Схема подключения2  (для существующей системы видеонаблюдения  можно подключить до 4- новых, без прокладки кабеля).

Узнайте больше!   Дополнительную информацию об этих и других удлинителях -уплотнителях OSNOVO  ,  Вы можете узнать на нашем сайте в разделе >>>>   ПЕРЕДАЧА ПО МЕДНЫМ КАБЕЛЯМ  Передача сигналов по коаксиальному кабелю  Удлинители и уплотнители Сomposite Video

LAZSO - Соединительные кабели HDMI до 20м!

Не секрет, что любая система работает настолько хорошо, насколько хорошо работает её самое слабое звено. Поэтому только надёжное и качественное соединение обеспечит максимальную эффективность всего оборудования в системе.

LAZSO - сильное звено Вашей системы!

!!! Совет: выбирайте качественные и надёжные соединительные шнуры и разъёмы.

Тоньше только нитки

Небольшая толщина ряда соединительных кабелей LAZSO (например, модель WH-111(20m)) обеспечивается применением интегрированных микросхем* RedMere™

*Применяется только на некоторых моделях соединительных кабелей LAZSO.

LAZSO. Соединяйте!

Активные приемник RA-C/2 и передатчик TA-C/2 OSNOVO в компактном исполнении до 1500м!

Назначение

Активные передатчик ТА-С/2 и приемник RA-C/2 предназначены для передачи цветного видеосигнала по кабелю витой пары на расстояние до 1500м (ч/б - до 2400м).

Преимущества:

• Размеры 56 x 17 x 17 мм  позволяют устанавливать практически в любой термокожух;
• Разъемы: передатчик вх. BNC для подключения видеосигнала с камеры, приемник-вых. BNC для подключения в DVR,монитор и др.
• Расстояние передачи видеосигнала: до 1500м (цв.), до 2400м (ч/б);
•  Возможность регулировки усиления сигнала (DIP- переключатель) в зависимости от расстояния передачи до 600 м и до 1500м, что позволит скорректировать возможные искажения сигнала;
• Питание: AC24V  или DC12V;
• Низкое потребление - до 25мА;
•  Клеммные колодки «под зажим» для удобства монтажа;
•  Рекомендованный кабель: UTP САТ5e/6
• Гарантия -2 года

Комплект поставки

1. Передатчик ТА-С/2 или приемник RA-C/2 - 1 шт.;
2. Руководство по эксплуатации (на сайте) - 1 шт.;
3.  Упаковка - 1 шт.

Схема применения:

Узнайте больше!   Дополнительную информацию об этих и других активных передатчиках OSNOVO  ,  Вы можете узнать на нашем сайте в разделе >>  ПЕРЕДАЧА ПО МЕДНЫМ КАБЕЛЯМ Передача сигналов по витой пареАктивные приёмники и передатчики Composite Video 1-канальные приёмники и передатчики

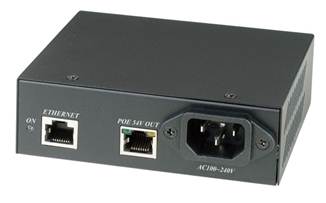

SC&T IP04X - каскадный удлинитель High PoE!

Повторитель High PoE IP04X от компании SC&T позволяет запитать IP-камеры, Wi-Fi точки доступа и др. сетевые устройства, удалённые от источника питания (PoE инжектора).

Благодаря IP04X, можно увеличить расстояние передачи питания PoE стандарта IEEE 802.3at до 240м, а при использовании трёх повторителей в линии, расстояние передачи может достигать 480м.

IP04X поддерживает стандарты IEEE 802.3at и IEE802.3af.

Скорость и простота монтажа обеспечивается тем, что данное устройство работает по принципу plug&play и не требует никаких дополнительных настроек, подключённое PoE оборудование определяется автоматически.

IP04X   Удлинитель High PoE

Основные особенности Максимальная передаваемая мощность:        240м - до 18,84Вт        360м - до 12,18Вт        480м - до 5,52Вт Поддерживает стандарты IEE802.3at и IEE802.3af Не требует внешнего источника питания Характеристики Скорость передачи данных: 10/100/1000Base-T Расстояние передачи: до 240м Расстояние передачи при каскадном подключении: 2хIP04X: до 360м 3хIP04X: до 480м

Схема применения:

Гарантия на оборудование SC&T – 5 лет!

Увидеть всё - уличная IP-камера Geovision высокой чувствительности GV-BL1200!

В1 Электроникс представляет новые IP-камеры Geovision высокой чувствительности GV-BL1200 с матрицей 1.3 мегапикселя.

Новая камера обладает высокой чувствительностью 0,05лк в режиме цветной видеосъёмки (в ночном режиме активируется ИК подсветка).

Как и во всех обновлённых моделях IP-камер Geovision, в GV-BL1200 есть фильтр Defog, который позволяет существенно повысить качество изображения в условиях тумана/дымки или на фоне снега, что достаточно полезно в условиях российского климата.

Камера исполнена в металлическом корпусе с классом защиты IP67 и IK10 (от механических воздействий). Диапазон рабочих температур существенно расширился по сравнению с моделями более ранних серий - от -30 до +50°С.

GV-BL1200 Уличная IP-камера высокой чувствительности с ИК подсветкой УЖЕ В ПРОДАЖЕ СО СКЛАДА В МОСКВЕ

Основные особенности Высокая чувствительность 0,05лк в цветном режиме Высокие классы защиты IP67 и IK10 Рабочая температура от -30°С Характеристики: Матрица 1/3" CMOS 1.3Mпикс. с прогрессивной развёрткой Разрешение 1280х1024 (30к/сек) Чувствительность 0.05лк/0лк(ИК), f/1.2 Объектив варифокальный 3-9мм АРД: DC Drive Механический ИК-фильтр ИК подсветка до 15м Двойной видеопоток, кодеки H.264 и MJPEG Слот для карт SD/SDHC Питание DC12В/AC24В/PoE (IEEE 802.3af) Рабочая температура -30...+50°С

Новые устройства SC&T для передачи сигналов управления RS232/RS485 по локальной сети!

Компания SC&T представляет новые устройства для передачи сигналов управления (интерфейсов RS-232 и RS-485) по сети Ethernet: RS005 и RS006.
Благодаря этим устройствам, вам не потребуется прокладывать дополнительные кабельные линии для передачи сигналов управления при наличии локальной сети.
Устройства RS005 и RS006 легко настроить при помощи web-браузера с любого компьютера в  сети.

RS005 Преобразователь интерфейса RS-232 в Ethernet (сервер последовательного интерфейса)

Основные особенности Передаёт сигнал управления RS232 по сети Ethernet Позволяет автоматически находить в сети подключенное оконечное устройство Автооопределение сети 10/100Мбит/с Автоопределение MDI/MDIX Настройка через web-браузер Характеристики Три режима работы: TCP-сервер, TCP-Client, UDP Скорость передачи данных: 300 ... 256000 бит/с Поддержка полнодуплексного режима

Схема применения RS005:

RS006 Преобразователь интерфейса RS-485 в Ethernet (сервер последовательного интерфейса)

Основные особенности Передаёт сигнал управления RS485 по сети Ethernet Позволяет автоматически находить в сети подключенное оконечное устройство Автооопределение сети 10/100Мбит/с Автоопределение MDI/MDIX Настройка через web-браузер   Характеристики Три режима работы: TCP-сервер, TCP-Client, UDP Скорость передачи данных: 300 ... 256000 бит/с Режим работы: полудуплекс

Схема применения RS006:

Уважаемые партнеры!

Ассортимент ТМ OSNOVO  расширился линейкой сетевого оборудования для питания устройств по технологии РОЕ.
Вашему вниманию  мы представляем 12 моделей:

• сплиттеры питания 1 канальные на 12В/1A;
•  инжекторы на 1,8,12,16 каналов до 300Вт на устройство;
• коммутаторы  на 4 и 8 каналов до 200Вт на устройство.

Особенности оборудования:

• Все устройства поддерживают технологию High  POE (до 25 Вт  и выше на каждый порт);
• Поддержка стандартов питания: IEEE802.3af, IEEE802.3at;
• Все устройства  совместимы друг с другом, что позволяет строить масштабируемые системы;
• Защита от короткого замыкания и перегрузок;
•  Возможность перезагрузки всего устройства и каждого порта в отдельности;
• Гарантия на устройства -2 года.

Схема применения:

Узнайте больше!   Дополнительную информацию по POE  оборудованию OSNOVO ,  Вы на нашем сайте в разделе >> ПЕРЕДАЧА ПО МЕДНЫМ КАБЕЛЯМ PoE оборудование

Уважаемые партнеры!

Представляем Вам линейку  оборудования  ТМ OSNOVO  по передаче сигналов SDI.

В линейку вошли 14 устройств:

• Повторители SDI  с передачей питания и без;
• Повторители – разветвители SDI 1x2 с передачей питания и без;
• Усилитель - распределитель SDI 1x4;
• Преобразователь  сигналов 4 x 960H/1 x HD-SDI или HDMI;
• Передатчики на 1 канал и приемники на 1,4 и 8 каналов SDI сигнала + питание;
• Передатчики на 1 канал и приемники на 1,4 и 8 каналов SDI сигнала + питание+ данных  (RS-485);

Особенности оборудования:

• Дальность передачи сигнала HD-SDI+питание+ данныx (RS-485)  до 1000 м (используя каскадно в цепи до 6-ти повторителей);
• Передача питания на  камеру  до 6Вт;
• Все устройства  совместимы друг с другом, что позволяет строить масштабируемые системы;

• Возможность управления данными по интерфейсу RS-485 через входной порт HD-SDI (коаксиальный кабель);
• При подключении HD-SDI камеры нет необходимости подключать силовой кабель и кабель витой пары для  данных (RS-485),что  позволяет сэкономить на стоимости монтажа и облегчить установку оборудования;
• Используя более дешевый коаксиальный кабель по сравнению с другими типами кабелей (HDMI  или оптический) позволяет cнизить затраты  при монтаже до 30 ~50%;
• Гарантия на все оборудование -2 года.

Схемы применения:

Рис.1  Одноканальное решение (передача сигнала SDI + питание + данных  до 1000 м);

Рис. 2 Многоканальное решение (передача SDI + питание + данных до 200 м)

Узнайте больше!   Дополнительную информацию по SDI  оборудованию OSNOVO ,  Вы можете узнать на нашем сайте в разделе >> ПЕРЕДАЧА ПО МЕДНЫМ КАБЕЛЯМ Передача сигналов по коаксиальному кабелю Передача SDI и HDMI сигналов

SDI устройства на все случаи жизни: передача по витой паре/коаксиалу, грозозащита, преобразователи.

НОВИНКА! SDI05 1 HD-SDI -> до 45м Комплект (2 приёмопередатчика) для передачи HD-SDI по витой паре до 45м.

Расстояние передачи: HD-SDI: до 30м (CAT5e), до 45м (CAT6); SD-SDI: до 130м (CAT5e), до 150м (CAT6). Полоса пропускания до 1,45Гбит/с. Рабочая температура 0...50°С. Пассивный, питания не требует.

Схема применения одного устройства SDI05:

SR02 1 HD-SDI -> до 1000м Повторитель, для передачи SDI(SD-SDI, HD-SDI, 3G-SDI) и RS485(полудуплекс).

Расстояние передачи одного повторителя:  400м(SD-SDI)/200м(HD-SDI)/100м(3G-SDI). Расстояние передачи (формат) при каскадном соединении (5 к-тов):  1000м(HD-SDI)/500м(3G-SDI). Все каскадно подключённые повторители питаются от первого повторителя по коаксиальному кабелю. Поддерживает разрешение: 576i, 720p, 1080i, 1080p.

Схема применения одного устройства SR02:

Схема каскадного подключения SR02:

SP007(HD-SDI) Грозозащита SDI Устройство грозозащиты для цепей передачи видеосигналов формата SDI (HD-SDI, 3G-SDI).

Полоса пропускания до 2.7Гб/с. Максимальный ток разряда 10кА. Максимальное напряжение 8кВ. Время отклика не более 1нс.

Схема применения SP007(HD-SDI):

SDI01 1 SDI -> 1 HDMI Преобразователь формата SDI (SD-SDI, HD-SDI, 3G-SDI) в HDMI, с дополнительным выходом SDI.

Расстояние передачи: 300м(SD-SDI), 200м(HD-SDI), 100м(3G-SDI). Поддерживает стандарты PAL, NTSC и разрешение 576i, 720p, 1080i, 1080p. Поддерживает 2 канала стерео аудио.

Схема применения SDI01:

SDI02 1 HDMI -> 1 SDI Преобразователь формата HDMI в SDI (SD-SDI, HD-SDI, 3G-SDI).

Расстояние передачи: 300м(SD-SDI), 200м(HD-SDI), 100м(3G-SDI). Поддерживает разрешение 576i, 720p, 1080i, 1080p. Поддерживает SDI (SMTP 259M), HD-SDI (SMTP 292M), 3G-SDI (SMTP 424M). Поддерживает до 8 каналов аудио.

Схема применения SDI02:

Новые миниатюрные устройства для передачи SDI по оптоволокну!

Ассортимент SF&T пополнился новой разработкой: компактными устройствами для передачи SDI сигнала (до HD-SDI) и сигнала управления RS485 (в обратном направлении) по оптоволокну на большие расстояния.

Новинка SF&T позволит передавать несжатый HD видеосигнал на расстояние до 40км без задержек и, при необходимости, управлять удалённой HD-SDI камерой по интерфейсу RS485.

Передатчик и приёмник SDI + RS485 по оптоволокну   Передатчик SFS11S5T/W-N Приёмник SFS11S5R/W-N

Основные особенности        Расстояние передачи до 40км по одному одномодовому волокну     Передача несжатого HD видеосигнала без задержек       Возможность управлять удалённой HD-SDI камерой по интерфейсу RS485        Абсолютная защита от помех        Компактные размеры       Возможность «горячей» замены SFP-модуля Характеристики         1 канал SD-SDI/HD-SDI, 1 обратный канал данных RS485 (симплекс, двухпроводной)     1310/1550нм, одномод (1 волокно), до 40км       Разъёмы: оптический SC (SFP модуль), BNC (SDI), клеммы (RS-485)      Питание 5VDC (БП в комплекте)        Pабочая температура: -40...+74гр.С      Размер: 115х34х30мм

Схема применения:

Представляем  Вашему вниманию новинки  торговой марки Tezter, ассортимент которой пополнился пятью  моделями генераторов сигналов это:
G-HDMI/1, G-Y/1, G-VGA/1, G-SDI/3  и  G-SDI/4.

В линейке представлены   модели  для различных типов сигналов, которые используются как на рынке CCTV , так и мультимедиа  это: HDMI, SDI , VGA и компонентного сигнала YPbPr .

Генераторы сигналов предназначены для проверки и  калибровки HDMI, SDI,VGA   и  YPbPr   линий, дисплеев и другого  оборудования.

Преимущества:

• Интеллектуальные функциональные возможности;
• LCD экран: 2 строки х 16 символов; отображение;*
• Поддержка до 48 различных разрешений (до UXGA/1080p);
• Поддерживает аудио сигнал 48KHz, тон 1KHZ;
• Удобный интерфейс;
• 34 тестовых изображения включая: цветные полосы, сетка, полутона и др.*;
• Встроенный аккумулятор обеспечивает до 8 часов работы без дополнительной зарядки;
• Компактность;
• Гарантия на устройство -2 года

У генератора сигналов  много полезных функций. Кроме неподвижных и движущихся изображений в стандартном и высоком разрешении, генератор выдает звуковой тон, тайм-код и символы для субтитров.
Все генераторы  очень компактны: он умещается на ладони. У них удобное управление с навигацией по экранному меню*, функционал которых  дает возможность профессионалам решить практически любые проблемы связанные с настройкой оборудования и проверкой линии связи.

* В зависимости от модели.

Узнайте больше! Дополнительную информацию об этих и других измерительных устройствах , Вы можете узнать на нашем сайте в разделе >> Измерительные приборы, Тестеры

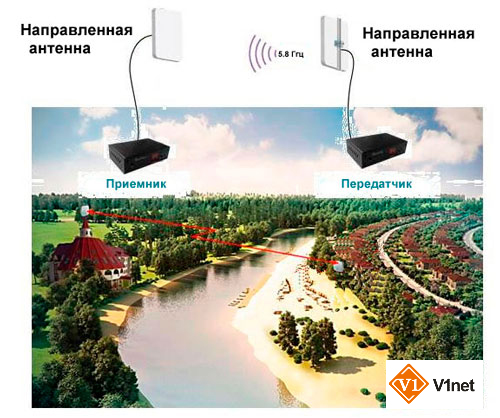

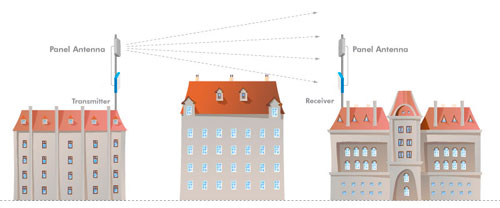

Представляем Вашему вниманию 3 модели 4-х канальных беспроводных приемников видеосигналов с камер видеонаблюдения, которые   позволяют подключить и просматривать одновременно до  8  каналов видео на одном DVR!

Назначение.

4-х канальные приемники  видеосигнала  диапазона 2,4 ГГц (модели WR2.4/9A  и WR2.4/9B ) и 5,8 ГГц (модель  WR5.8/6) используются для одновременного  приема беспроводного видеосигнала до  4-х  беспроводных передатчиков  стандарта 2.4 ГГц и до 4-х беспроводных передатчиков стандарта 5,8 ГГц,  с последующей его передачей  на видеорегистратор или плату видеозахвата с выводом картинки на монитор.
Каждый приемник  имеет 4 BNC видеовыхода для одновременной передачи видео с 4-х каналов. Не Приёмники WR2.4/9A, WR2.4/9B  и wr5.8/6  не принимают аудиосигнал.

Внимание!
Обращаем Ваше внимание, что к многоканальным приемникам предлагаются специальные передатчики соответствующего диапазона частот:

Для Приемников диапазона 2,4 ГГц WR2.4/9A / WR2.4/9B–используются передатчики: WT2.4/9(1000 мВт) и WT2.4/9(2) (2000 мВт), которые отличаются по мощности передачи и по дальности до 1000 м(прямая видимость) и до 1500 м (прямая видимость) соответственно.

Для Приемника  диапазона 5,8 ГГц WR5.8/6–используются передатчики: WT5.8/6(100 мВт) и WT5.8/6(2) (1000 мВт), которые отличаются по мощности передачи и по дальности до 350 м(прямая видимость) и до 1260 м (прямая видимость) соответственно.

Схема применения:

рис.1 Совместная работа приёмников WR2.4/9A(B) передатчиков WT2.4/9, WT2.4/9(2)

рис. 2 Совместная работа приёмника WR5.8/6 и передатчика WT5.8/6

Особенности:

Особенности приёмников WR2.4/9A, WR2.4/9B:

• Беспроводное подключение ТВ, DVD-плееров, DVR, камер;
• Одновременный приём до 4х видеосигналов;
• Работа в диапазоне 2,4 ГГц;
• Устройство работает совместно с передатчиками WT2.4/9 и WT2.4/9(2);
• Съёмная антенна на магнитном креплении.

Особенности передатчиков WT2.4/9, WT2.4/9(2):

• Беспроводное подключение ТВ, DVD-плееров, DVR, камер;
• 8 частотных каналов для передачи видео и стерео аудиосигнала;
• Передача сигналов в диапазоне 2,4 ГГц;
• Расстояние передачи в зоне прямой видимости до 1500 м (WT2.4/9), до 2000 м (WT2.4/9(2));
• Встроенный вентилятор для предотвращения перегрева.

Особенности  приёмника  WR5.8/6:

• Беспроводное подключение ТВ, DVD-плееров, DVR, камер;
• Одновременный приём до 4х видеосигналов;
• Работа в диапазоне 5,8 ГГц;
• Устройство работает совместно с передатчиками WT5.8/6 и WT5.8/6(2);
• Съёмная антенна на магнитном креплении.

Особенности  передатчиков  WT5.8/6, WT5.8/6(2):

• Беспроводное подключение ТВ, DVD-плееров, DVR, камер;
• 16 частотных каналов с фазовой синхронизацией, для передачи видео и стерео аудиосигнала;
• Передача сигналов в диапазоне 5645-5945 МГц;
• Расстояние передачи в зоне прямой видимости до 350 м (WT5.8/6), до 1260 м (WT5.8/6(2)).

Узнайте больше!   Дополнительную информацию об этом и других беспроводных устройствах Wivat  ,  Вы можете узнать на нашем сайте в разделе >> ПЕРЕДАЧА БЕЗ ПРОВОДОВ

Представляем Вашему вниманию новинку TS-HD-7 - многофункциональный портативный тестер для проверки качества кабеля, уровня аналогового сигнала, сигналов SDI, HDMI и VGA.

Рис1. Внешний вид тестера-монитора  TS-HD-7

Преимущества:

• Наличие индикатора сигналов HD-SDI и CVBS, а также индикатора фокуса изображения;
• Возможность дистанционного управления экранным меню и функциями PTZ (до 800м);
• Функция передачи питания к HD-SDI  и аналоговой камерам  (если камера поддерживает функцию POC);
• ЛУЧШАЯ ЦЕНА НА РЫНКЕ СИСТЕМ БЕЗОПАСНОСТИ!

Назначение

Устройство подключается к аналоговым  и HD-SDI видеокамерам, кроме того может использоваться для вывода изображения с видеорегистраторов, в том числе с HDMI выходом, а также способно работать в качестве генератора сигнала для аналоговых видеокамер.

Размер  монитора TS-HD-7  составляет 7 дюймов со светодиодной подсветкой  с разрешением 1280 x 800, что обеспечивает отличное качество видеоизображения!

В комплекте с устройством идет удобная кожаная сумка для переноски, блок питания, кабель питания и инструкция по эксплуатации на русском языке.

В устройстве установлена мощная - Li-pol батарея, которая увеличивает продолжительность автономной работы до 6~8 часов.

Способ подключения

Рис.2  Схема подключения тестера TS-HD-7

Особенности:

• Входные сигналы: SDI (до 3G), HDMI (~1080 P60), VGA (~1600 *1200), CVBS (аналоговое видео);
• Выходные сигналы: SDI (до 3G, сквозной выход), CVBS (сквозной вход);
• Индикатор уровня сигнала SDI;
• Индикатор настройки фокуса сигнала SDI (Данная функция позволяет точно настроить объектив камеры);
• Индикатор уровня аналогового сигнала;
• Коаксиальная связь (по коаксиалу)/Возможность дистанционного управления экранным меню и функциями PTZ (до 800м) благодаря имеющемуся BNC разъему, а так же через интерфейс RS-485;
•  Индикатор для настройки угла обзора камеры;
•  Передача питания к камере 12В DC/500мА;
• Функция передачи питания к HD-SDI  и  к аналоговой камерам (если камера поддерживает функцию POC);
• Генератор аналогового видеосигнала;

Дополнительное оборудование (блок питания для подзарядки в машине)

Узнайте больше!   Дополнительную информацию об этих и других измерительных устройствах ,  Вы можете узнать на нашем сайте в разделе >> Измерительные приборы, Тестеры

Передача HD видео (1080P) без проводов.

Уважаемые партнеры!

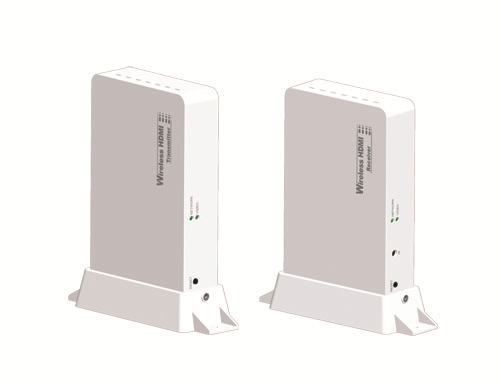

В продажу поступили  беспроводные HDMI удлинители Wivat  WT5.8/2+WR5.8/2!
Устройство позволяет качественно и без потерь передавать несжатое HD видео (до 1080p) и аудио сигнал на расстояние до 30 м без использования проводов!
Компактный и стильный корпус удачно впишется в любой интерьер. Может работать в горизонтальном или вертикальном положении.
Для передачи используется беспроводная технология WHDI. Передатчик поддерживает все видеоразрешения до 1080p включительно, и может работать с BluRay приводами, ПК, игровыми консолями, ресиверами и так далее.
В качестве устройств отображения могут выступать LCD, LED и плазменные панели, проекторы и так далее.

Особенности:

1. Предельно простая установка;
2. Работает  в диапазоне частот 5.1…5.9ГГц;
3. Максимальное расстояние для передачи HD-сигнала до 30 м (при прямой видимости) ;
4. Поддерживает Full HD сигнал 1080p ;
5. Поддержка HDMI 1.3 и HDCP1.2 протоколов;
6. Поддержка передачи инфракрасного сигнала (IR);
7. Мощность передатчика 12 dBm;
8. Поддержка обратного канала передачи данных с максимальной скоростью до 100 кбит/сек;
9. Поддержка отображения экранного меню;

Комплект поставки:

1. Передатчик WT5.8/2 – 1шт.
2. Приёмник WR5.8/2– 1шт.
3. Блок питания (5В, 2А пост. тока) – 2шт.
4. ИК-передатчик для подключения к передатчику WT5.8/2 – 1шт.
5. База для устройства – 2шт.
6. Техническая документация на изделие – 1шт.

Узнайте больше!   Дополнительную информацию об этих и других коммутаторах HDMI ,  Вы можете узнать у наших менеджеров по телефону  8(495)781-36-60
или на нашем сайте в разделе >>  ПЕРЕДАЧА БЕЗ ПРОВОДОВ

Новинки Auto Gain для передачи видеосигнала с автоматической регулировкой усиления!

Быстрая установка без долгих настроек!
Новые устройства серии Auto Gain оснащены микросхемами с увеличенным коэффициентом усиления и автоматической регулировкой усиления входного видеосигнала (АРУ).
Это позволяет увеличить расстояние передачи и сократить время на установку и настройку оборудования!

TPA016AH Auto Gain 16 Composite video -> до 2000м 16-канальный активный приёмник-разветвитель (на 32 выхода) видеосигналов с автоматической регулировкой усиления

16 входов для витой пары (клеммы), 32 выхода BNC. Расстояние передачи: до 1500 м с пассивным передатчиком, до 2000 м с активным передатчиком.  Встроенная защита от скачков напряжения и земляных петель. Встроенная грозозащита. Производство: Тайвань.

Схема применения TPA016AH:

TTA111VHA* Auto Gain 1 Composite video -> до 2000м Активный приёмник видеосигнала с автоматической регулировкой усиления

Расстояние передачи: до 1500м с пассивным передатчиком, до 2000м с активным передатчиком (TTA111VT). Встроенная защита от скачков напряжения и земляных петель. Производство: Тайвань. (замена снятого с производства приёмника TTA111VR)

Схема применения TTA111VHA:

СКОРО! TTA111VA*Auto Gain (комплект TTA111VT + TTA111VHA) 1 Composite video -> до 2000м Активные передатчик и приемник видеосигнала по витой паре с автоматической регулировкой усиления

Расстояние передачи: до 2000м. Автоматическая регулировка усиления. Встроенная защита от скачков напряжения и земляных петель. Производство: Тайвань. (замена снятого с производства комплекта TTA111V)

Схема применения TTA111VA:

*ВАЖНО!

Уважаемые партнёры! Модель приёмника по витой паре Composite video TTA111VR снята с производства. Также снят с производства комплект устройств TTA111V (комплект TTA111VT + TTA111VR).

Оборудование OSNOVO для передачи сигнала по витой паре!

Уважаемые партнеры!
Хотим предложить Вам ознакомиться с  оборудованием  для передачи сигнала  по витой паре под  торговой маркой Osnovo   и при желании его приобрести!
Со списком оборудования можно ознакомиться ниже в таблице.

Гарантия  -2 годa!
Узнайте больше!   Дополнительную информацию об этих и других измерительных устройствах,  Вы можете узнать в разделе >> Передача сигналов по витой паре

Многие монтажники и потребители  задают нам вопрос:
 Можно ли нам передать видеосигнал используя ваше оборудование  по  более экономичному типу  кабеля, например телефонному  или полевому?
Чтобы ответить на этот вопрос мы провели сравнительное тестирование пассивных приемопередатчиков производителя OSNOVO.
Как правило производитель оборудования  для передачи видео на расстояние от 300 м и более в системах видеонаблюдения рекомендует использовать  кабель витой пары  категории CAT 5 e ( неэкранированный). Такой кабель  более качественный рассчитан на передачу данных в полосе частот до 100 МГц и состоит из витых пар, имеющих не менее 27 витков на метр длины и волновое сопротивление 100 Ом.
Ознакомиться с результатами тестирования можно здесь >>

Вывод:
Пассивные приемопередатчики OSNOVO  предназначены для передачи видеосигнала от цветных и черно-белых ТВ камер на расстояния от 300 до 600 м по кабелю витая пара CAT 5e (ТРП, ТПП, П-274 и т.п.). Также возможно использование кабеля телефонного  и полевого. Дальность передачи для полевого кабеля  снижается на 10…15%, до 250м/500м  для цветного и ч/б видеосигнала соответственно. Для телефонного кабеля дальность передачи снижается на 30…35%.,до 200м/400м для цветного и ч/б  видеосигнала соответственно.

Узнайте больше!   Дополнительную информацию об этих и других измерительных устройствах ,  Вы можете узнать на нашем сайте в разделе >>ПЕРЕДАЧА ПО МЕДНЫМ КАБЕЛЯМ Передача сигналов по витой пареПассивные приёмники и передатчики Composite Video
